Warum NOVODAMP® die beste Wahl ist
Präzisionsgefertigte Lösung für Herausforderungen im Bereich Eisenbahn, U-Bahn und Bauwerksschwingungen.
Befindet sich Ihr Projekt in der Nähe einer Bahnstrecke, Straßenbahnlinie oder eines Industriegebiets, kennen Sie möglicherweise bereits Probleme wie Bodenschwingungen, Körperschall oder klappernde Fenster. Häufige Ursachen sind Bahn- und U-Bahnverkehr. Diese Probleme beeinträchtigen nicht nur den Wohnkomfort, sondern können auch die Gebäudestabilität, die Akustik und die Einhaltung gesetzlicher Vorschriften gefährden sowie den Immobilienwert mindern. Die gute Nachricht: Mit der richtigen Schwingungsdämpfungsstrategie können Sie Ihr Gebäude so planen, dass es die strengen Anforderungen an Komfort und Sicherheit erfüllt. NOVODAMP® von GERB ist eine bewährte Materiallösung zur Schwingungsdämpfung – weltweit eingesetzt von Architekten, Ingenieuren und Akustikern.
Warum sollten Sie sich für eine Isolierung auf Basis von NOVODAMP® entscheiden?
Im Vergleich zu rein strukturellen Befestigungen oder mechanischen Isolierungen bieten NOVODAMP®-Elastomermatten folgende Vorteile:
- Bieten eine vollständige Abdeckung der Oberfläche für eine gleichmäßige Lastverteilung.
- Nach der Installation ist keine Wartung erforderlich.
- sind an eine Vielzahl von Anforderungen hinsichtlich Steifigkeit und Belastung anpassbar.
6 Gründe, sich für NOVODAMP® geschlossenzelliges Polyurethan zu entscheiden
1
15 Steifigkeitstypen – für jedes Projekt die perfekte Lösung
Mit einer unübertroffenen Auswahl von 15 Steifigkeitsstufen gewährleistet NOVODAMP® die exakte Lösung für Ihre Anforderungen an die Schwingungsdämpfung – egal ob für empfindliche Akustikinstallationen oder für anspruchsvolle strukturelle Anwendungen.
2
Keine zusätzliche Dämpfung – Präzision ohne Kompromisse
Im Gegensatz zu vielen anderen Elastomermaterialien fügt NOVODAMP® dem System keine nennenswerte Dämpfung hinzu. Dies ist entscheidend für Anwendungen, bei denen die Schwingungsdämpfung präzise, vorhersehbar und unverändert bleiben muss.
3
Wasserabweisendes Design
Dank seiner geschlossenzelligen Struktur nimmt NOVODAMP® kein Wasser auf und behält seine Leistungsfähigkeit selbst in Umgebungen, die Grundwasser oder Feuchtigkeit ausgesetzt sind.
4
Kostengünstige Lösung für die gesamte Oberfläche
In Kombination mit NOVOFILL ermöglicht NOVODAMP® eine vollflächige Installation, die schnell, kostengünstig und leistungsstark ist – ohne Kompromisse beim Design.
5
Mehr als ein Lieferant – Ihr Engineering-Partner
GERB liefert mehr als nur Material. Wir kombinieren internes Ingenieurswissen mit Fertigung in Berlin, um maßgeschneiderte Lösungen für Ihre individuellen Anforderungen zu entwickeln.
6
Zuverlässige Verfügbarkeit, optimierte Produktion
Mit Serienfertigung und On-Demand-Lagerhaltung können wir Ihren Projektzeitplan schnell und flexibel einhalten, unabhängig vom Umfang.
Möchten Sie mehr über die Integration von NOVODAMP® in Ihr Projekt erfahren? Kontaktieren Sie uns und wir besprechen Ihren Anwendungsfall individuell.
Technische Leistung, auf die Sie sich verlassen können
NOVODAMP® wurde für vorhersehbare Steifigkeit, Langzeitbeständigkeit und Umweltbeständigkeit entwickelt – und erfüllt damit die strengen Anforderungen von Bauwerken in der Nähe von Eisenbahnstrecken, vibrationssensiblen Bauwerken und erstklassigen Akustikräumen.
Sind Sie bereit, loszulegen?

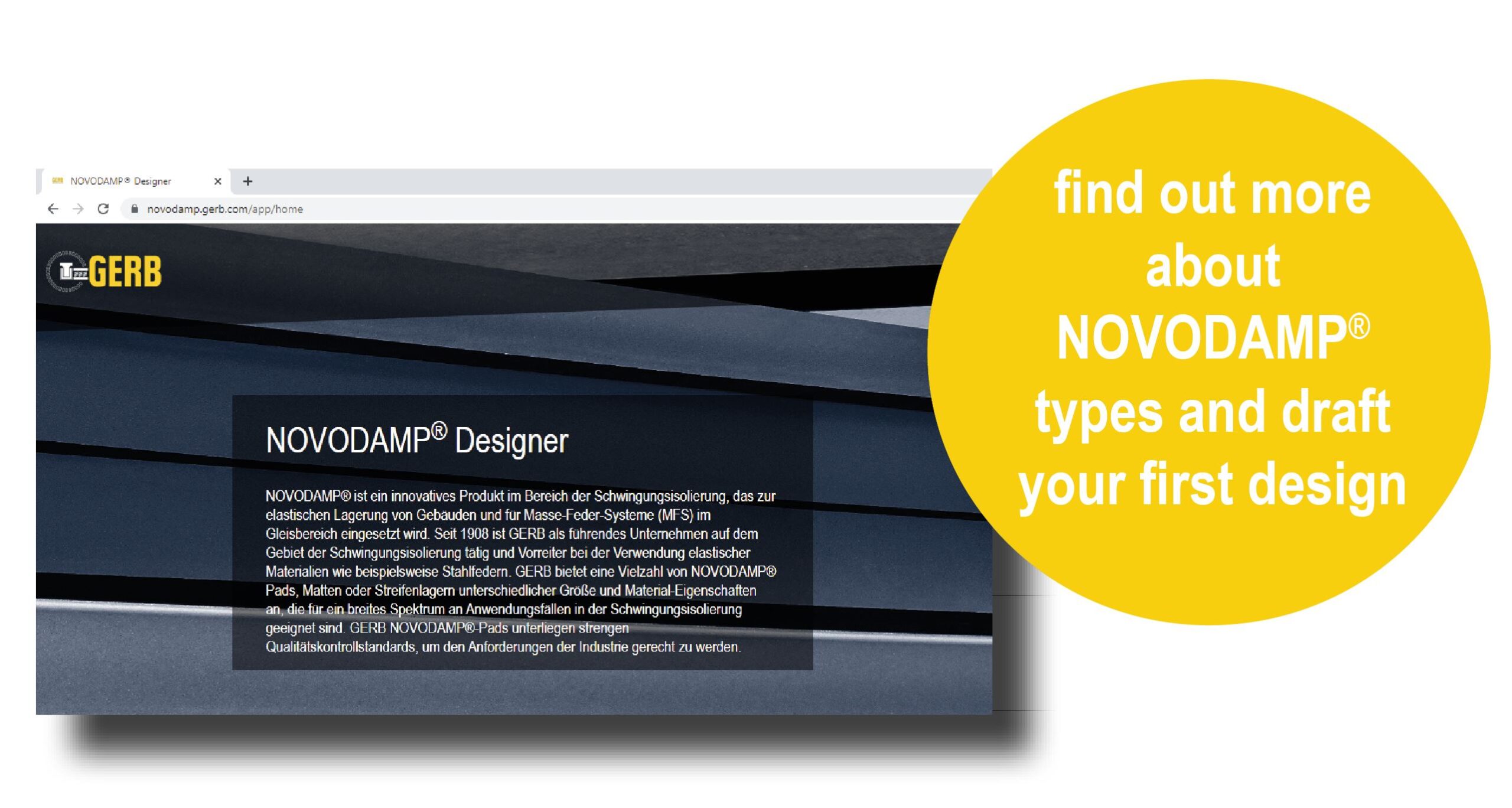

Nutzen Sie den NOVODAMP® Designer – unser kostenloses Konfigurationstool – um schnell Ihr erstes NOVODAMP®-Layout zu erstellen und wertvolle technische Ressourcen zu entdecken. Laden Sie sich im Handumdrehen detaillierte Datenblätter und umfassende Produktinformationen herunter, um Ihr Design zu unterstützen.

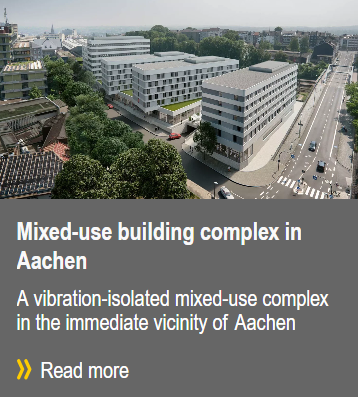

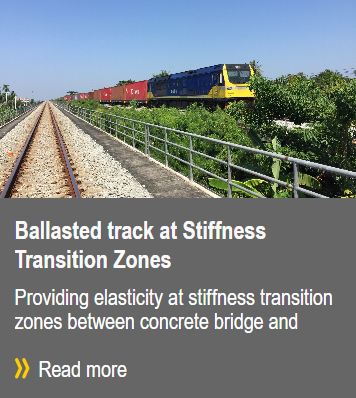

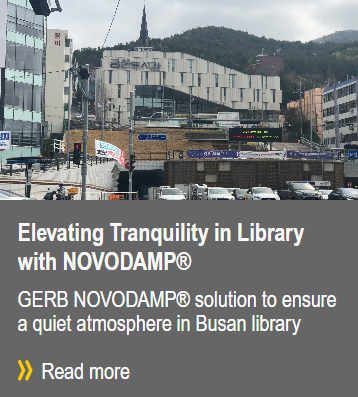

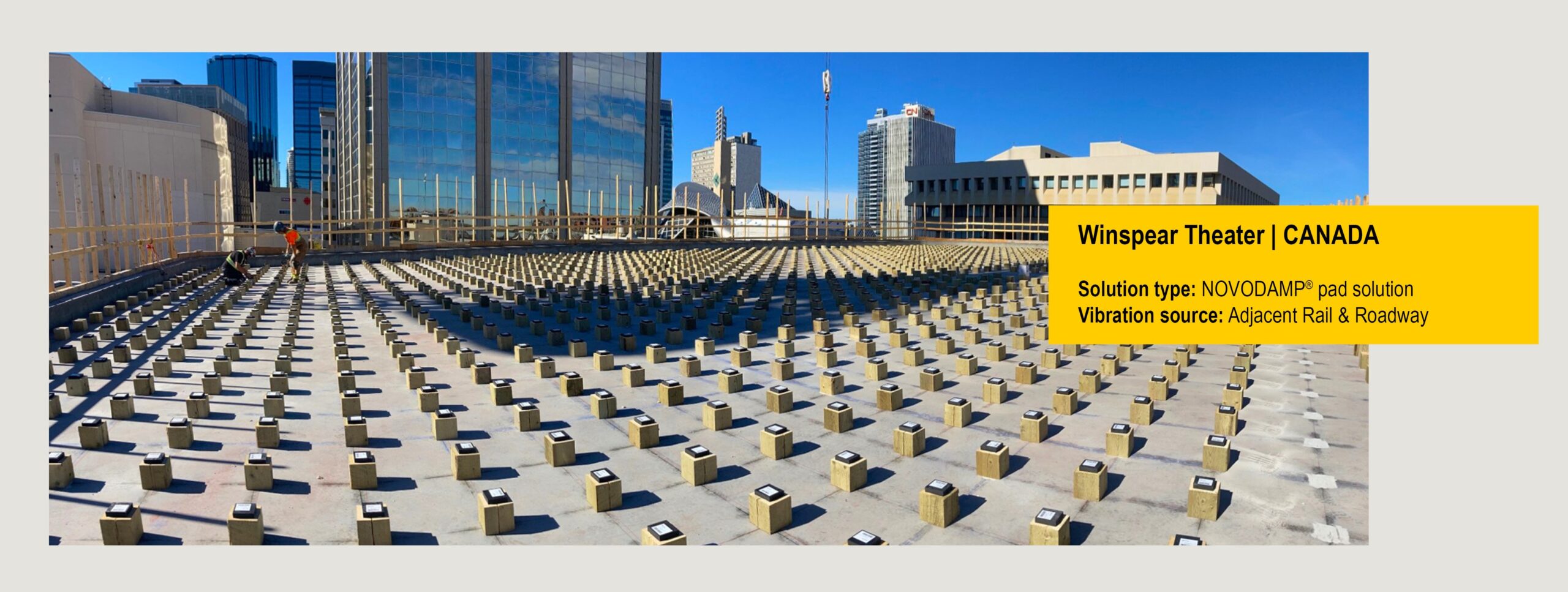

NOVODAMP®-Fallstudien
Entdecken Sie unsere Fallstudien und erfahren Sie, wie Architekten, Ingenieure und Bauunternehmen weltweit NOVODAMP® zur Lösung von Schwingungsproblemen eingesetzt haben – von Gebäuden in Bahnnähe bis hin zu Mischnutzungsgebäuden mit anspruchsvollen akustischen Kriterien und Steifigkeitsübergangszonen im Bahnbereich. Jedes Projektprofil umfasst den Planungsansatz, Installationsdetails und Leistungsergebnisse. So können Sie die Ergebnisse mit Ihren eigenen Projektanforderungen vergleichen und die Möglichkeiten von NOVODAMP® entdecken.
Weitere NOVODAMP®-Fallstudien finden Sie hier.
FAǪ: NOVODAMP® Schwingungsisolierungslösungen
Ein präzises Design beginnt mit genauen technischen und akustischen Daten.
Vom Bauingenieur:
- Grundrisse und Querschnitte der elastisch gelagerten Bereiche.
- Lagerabmessungen.
- Werte für statische und dynamische Lasten.
Vom Akustikberater:
- Erforderliche Stützfrequenz für das Gebäudeisolierungssystem.
Anhand dieser Informationen können die Ingenieure von GERB die optimale Steifigkeit, Dicke und Anordnung für Ihr Projekt auswählen und so die Einhaltung der Schwingungs- und Akustikleistungsziele sicherstellen.
- Die relevanten Eingabedaten sind Belastung und Größe.
- Mit dem NOVODAMP® Designer-Tool kann das richtige Material und die richtige Größe ausgewählt werden.
- Die Ausgabe zeigt alle erforderlichen Parameter (Frequenz, Durchbiegung, Kapazität).
Bei der vollflächigen Verlegung bedecken NOVODAMP®-Matten die gesamte Kontaktfläche zwischen dem Bauwerk und seinem Fundament und bilden so eine gleichmäßige Schwingungsisolierungsschicht.
Installationsübersicht:
- Lieferung und Format: Die Matten werden gestapelt auf Paletten mit einer Größe von maximal 1.500 mm × 1.200 mm geliefert. Eine
bestimmte Ausrichtung (oben/unten) ist nicht erforderlich. - Vorbereitung: Verlegen Sie die Matten auf einem festen, ebenen, trockenen und frostfreien Betonuntergrund. Entfernen Sie alle losen
Partikel und Vorsprünge. - Verlegung: Beginnen Sie an einem Bezugspunkt (z. B. einer geraden Wand) und folgen Sie dem Verlegeplan. Halten Sie die Fugen
horizontal und vertikal spaltfrei. Bei komplexen Formen (Gruben, Säulen) schneiden Sie die Matten vor Ort passend zu. - Befestigung:
- In der Regel ist kein Klebstoff erforderlich.
- Für stark frequentierte Installationsbereiche oder vertikale/geneigte Montage verwenden Sie einen lösungsmittelfreien Baukleber oder
Sprüh-/Klebstoffpaste. - Nach dem Aushärten die Klebenähte mit glattem, wasserdichtem
Klebeband versiegeln.
- Abdichtung: Die Fugen zum umgebenden Bauwerk abdichten.
- Zu vermeiden: Nägel oder mechanische Befestigungselemente, die die Leistung beeinträchtigen könnten.
- Besonderer Hinweis: Die geschlossenzellige Struktur kann sich unter Hitzeeinwirkung leicht ausdehnen – berücksichtigen Sie daher thermische Bewegungen bei der Konstruktion.
Diese Methode gewährleistet eine gleichmäßige Lastverteilung und maximale Schwingungsisolierung – ideal für schwimmende Fußböden, Maschinenfundamente oder ganze Gebäudeflächen.
Hinweis: Eine vollflächige Isolierung kann auch mit NOVODAMP®-Pads/Streifen in Kombination mit NOVOFILL durchgeführt werden.
Seitliche Lagerungen reduzieren die Übertragung horizontaler Schwingungen – besonders wichtig für Gebäude, die durch Erddruckschwingungen, beispielsweise durch Züge oder starken Verkehr, beeinträchtigt werden.
Prinzip:
- Die Seitenwand des Gebäudes dient als Auflagefläche.
- Das NOVODAMP®-Pad fungiert als elastisches Entkopplungselement.
- Der umgebende Boden dient als Masse, die die Übertragung von Schwingungen blockiert.
Montage:
- Die Oberflächen müssen glatt, sauber und trocken sein.
- Verwenden Sie einen mit dem Untergrund kompatiblen Klebstoff. Bei leichteren Matten kann doppelseitiges Klebeband ausreichend sein.
- Bei schwereren Matten ist eine zusätzliche mechanische Verstärkung erforderlich oder das Klebeband sollte über die Oberkante hinaus verlängert werden.
Ergebnis: Reduzierte seitliche Übertragung von Erdschwingungen in die Gebäudestruktur, ergänzend zu vertikalen Isolationsschichten.
Gemäß unseren Labortests ist das geschlossenzellige Polyurethan NOVODAMP® ein robustes Material, das seine dynamischen Eigenschaften auch unter schwierigen Umgebungsbedingungen über einen langen Zeitraum beibehält. Je nach den Besonderheiten des jeweiligen Projekts und unter verschiedenen im Labor simulierten Umgebungsbedingungen kann seine Lebensdauer mehr als 100 Jahre betragen.
Durch die Auswahl aus verschiedenen Mattenarten mit typabhängigen Tragfähigkeiten und Eigenschaften sowie durch die Auswahl aus verschiedenen Materialstärken ist auch eine Konstruktion für eine ungleichmäßig belastete Fläche möglich. Unser Team hilft Ihnen gerne weiter.
Die Isolierwirkung hängt von der Anregungsfrequenz fe
und der Eigenfrequenz des Schwingungsisolationssystems f0 ab.
Eigenfrequenz f0 von NOVODAMP® :
f0=15,76×√(Edyn/(t×σ))
Edyn: dynamischer Elastizitätsmodul (N/mm2)
t: Dicke (mm)
σ: Belastung pro Fläche (N/mm2)
Allgemeine Formel:
I = (η – 2)2 / (η -1) 2
η = Abstimmungsverhältnis (fe / f0)
- vertikale Belastung
- NOVODAMP®-Dicke
- NOVODAMP®-Typ
Haben Sie weitere Fragen? Zögern Sie nicht, uns zu kontaktieren!
