Schwingungsisolierung eines Schmiedehammers in der Schweiz
Elastische Lagerung von GERB für einen Gesenkschmiedehammer der Firma Flükiger
Die Firma Flükiger & Co. AG aus der Schweiz betreibt am Standort in Oberburg verschiedene Gesenkschmiedehämmer mit Schlagenergien zwischen 12,5 KJ bis 125 KJ.
Aufgrund der schwierigen geologischen Gegebenheiten am Aufstellort und der damit verbundenen hohen Anforderung an die Lagerungssysteme der Schmiedehämmer, wurden vor der Erstaufstellung von GERB schwingungstechnische Untersuchungen im Umfeld der Schmiede durchgeführt. Aus wirtschaftlichen Gründen entschied man sich bei Flükiger damals für den Einsatz eines Lagerungssystems eines Marktbegleiters.
Herausforderung
Im Jahr 2023 wandte sich Flükiger wieder an GERB, nachdem es an den eingesetzten Lagerungssystemen immer wieder zu Schäden kam, die in ihrer Häufigkeit zunahmen und vom Lieferanten nur unzureichend instandgesetzt wurden.
Die Aufgabe bestand darin, ein funktionsfähiges Lagerungssystem zu entwickeln, welches ohne Änderungen an der vorhandenen Bauraumsituation einen störungsfreien Betrieb des Schmiedehammers gewährleistet.
Die neuen Lagerungselemente mussten dabei auch bei größeren, systembedingt auftretenden Bewegungen ein stabiles Dämpfungsverhalten gewährleisten – wie es bei niederfrequenten Aufstellungen erforderlich ist.
Lösung

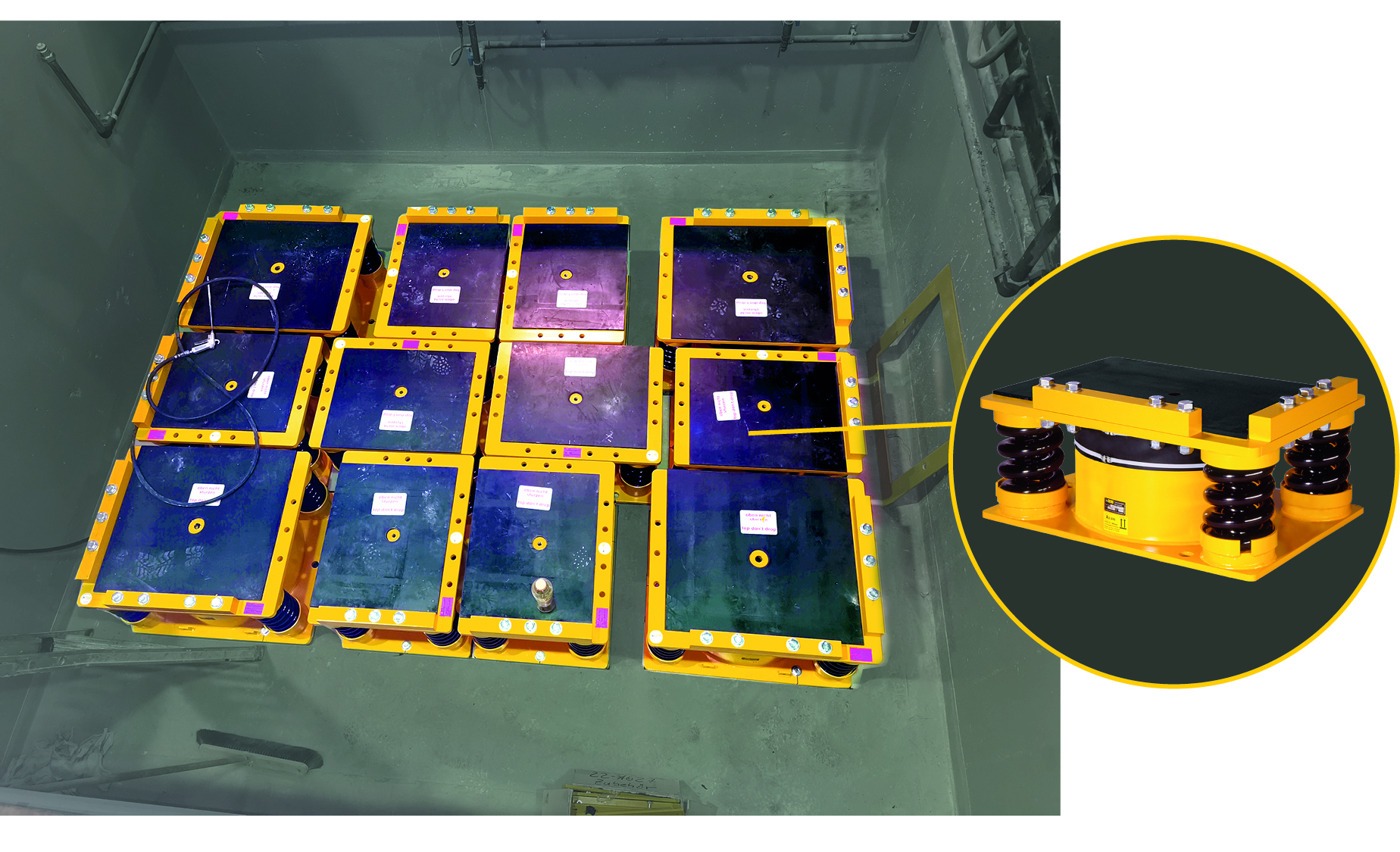

GERB-Ingenieure entwickelten ein neues Federdämpfersystem mit optimierten Dämpfungseigenschaften zur Lagerung des Bêché-Schmiedehammers vom Typ KGH 8.
Technische Daten:

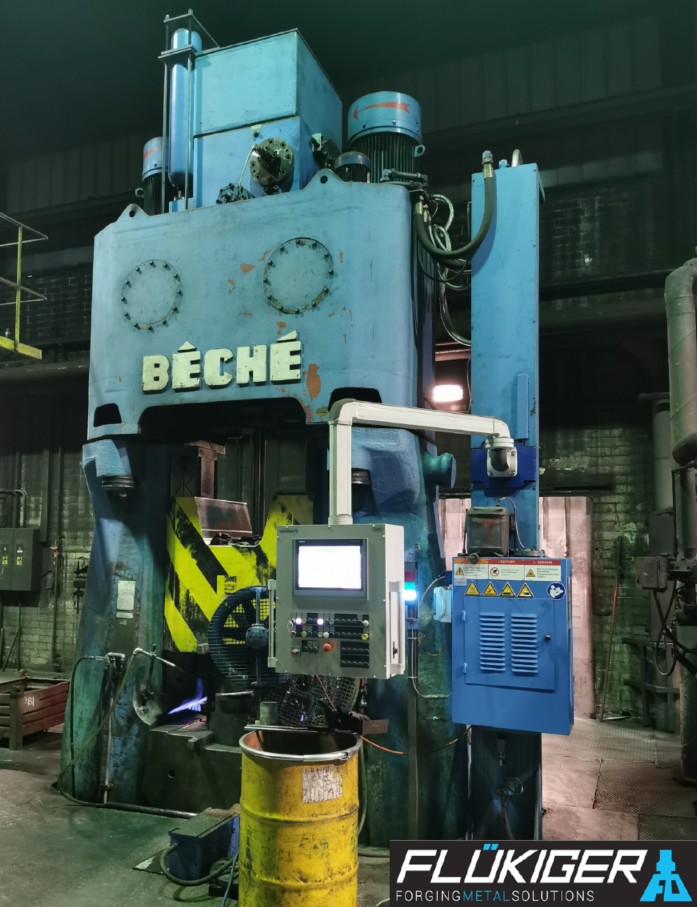

Schwingungsquelle: Bêché Schmiedehammer KGH 8
Schlagenergie: 80 KJ
Abgef. Gesamtgewicht: 116 t
Isolierung: 12 GERB VSG Feder-Viscodamper®-Kombination
Lagerfrequenz: 4 Hz
Umsetzung

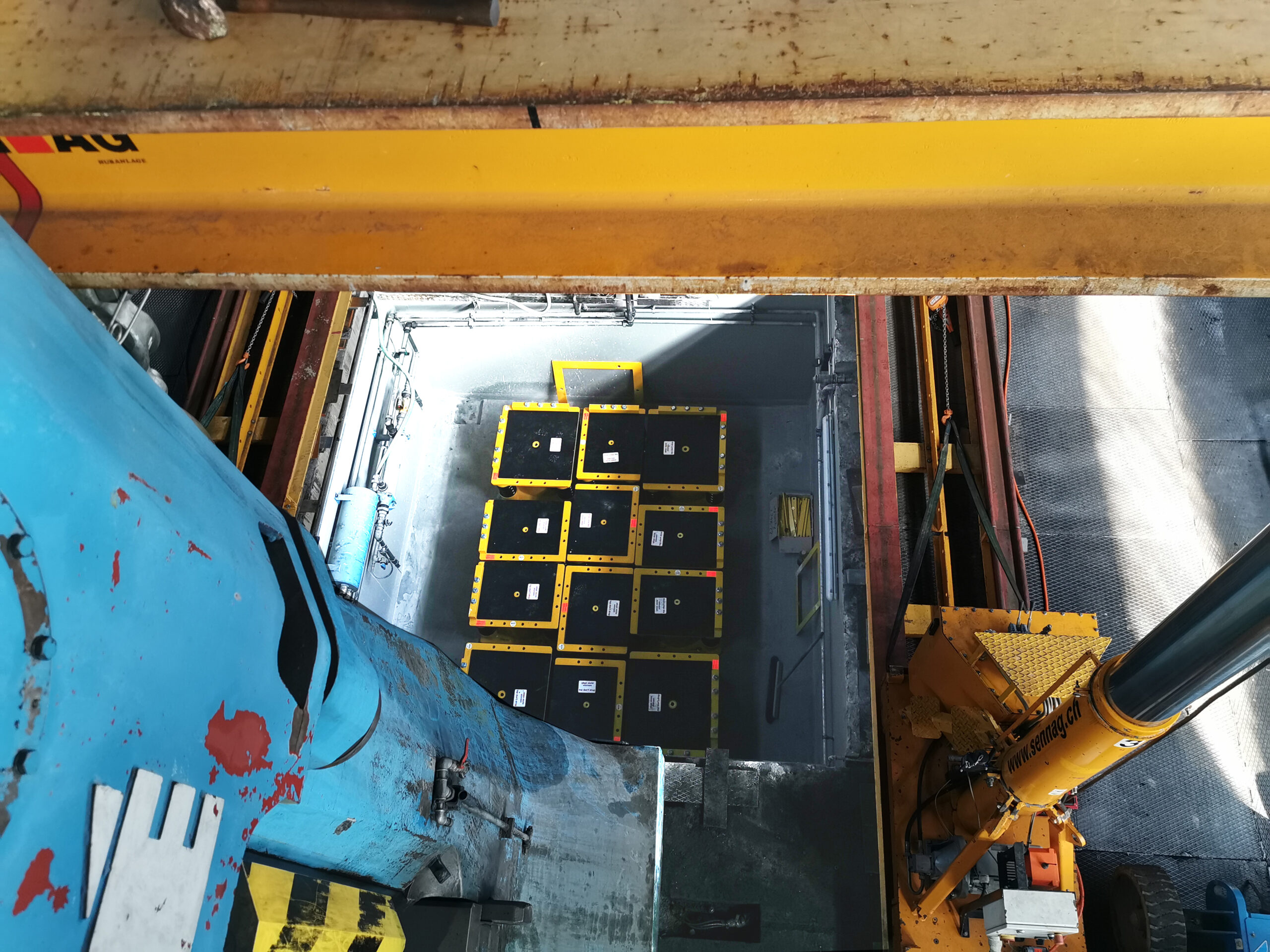

Nach dem Einbau des neuen Lagerungssystems durch das GERB Montageteam betreibt die Firma Flükiger den Hammer ohne Störungen. Sowohl die Erschütterungsreduzierung als auch die Stabilität der neuentwickelten Federdämpfer-Elemente funktionieren zur vollsten Zufriedenheit des Kunden.
Im Jahr 2025 wird GERB ein weiteres anspruchsvolles Projekt bei Flükiger in Angriff nehmen: den Austausch des bestehenden Lagerungssystems an einem Schmiedehammer LASCO HO-U 1250. Das Upgrade wird durchgeführt, ohne den Hammer aus der Fundamentgrube zu heben.
