Schwingungsisolierung in der Hamburger Elbphilharmonie

Ein Leuchtturm für Hamburg

Die Elbphilharmonie liegt südlich der Speicherstadt im Hamburger Hafen und wurde auf einer bereits bestehenden Kaispeicherstruktur errichtet. Als Kulturdenkmal für alle beherbergt sie neben den zwei Konzertsälen und öffentlichen Bereichen auch ein Hotel und mehrere Luxuswohnungen. Mehrere Millionen Besucher zieht das imposante Wahrzeichen seit 2017 jährlich in die Hafenstadt und überzeugt durch ein außergewöhnliches Hörerlebnis.

Herausforderung

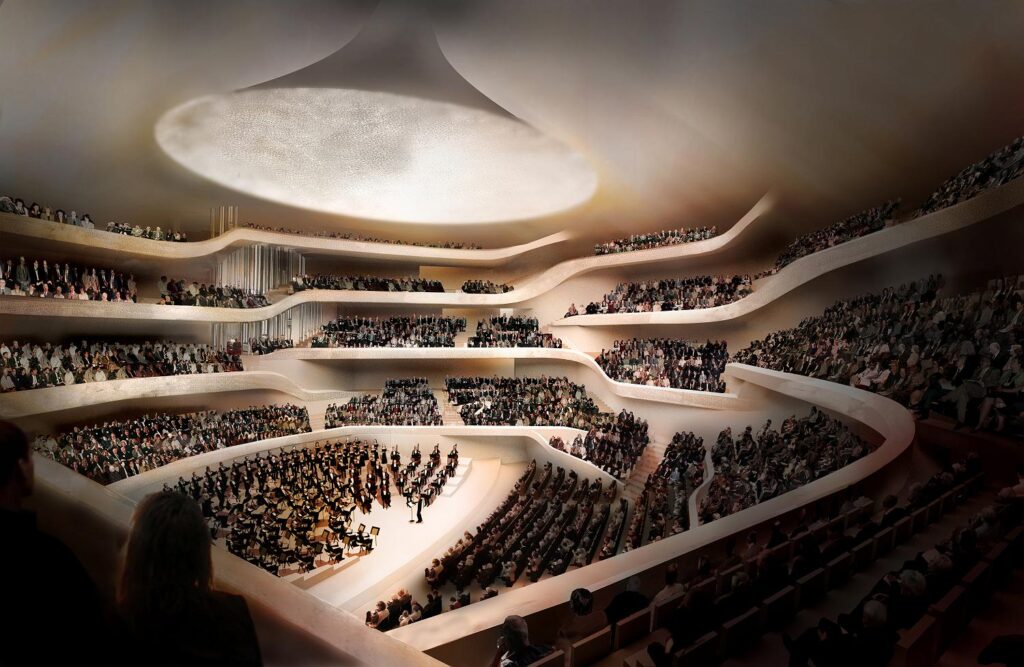

Der große Konzertsaal liefert als Herzstück der Elbphilharmonie ein
Klangerlebnis, das inspiriert. Die Klangarchitektur stammt von dem
weltbekannten Akustikdesigner Yasuhisa Toyota. Klassische Musik
muss perfekt klingen — dabei spielt nicht nur die Ausgestaltung des
Saals eine entscheidende Rolle.

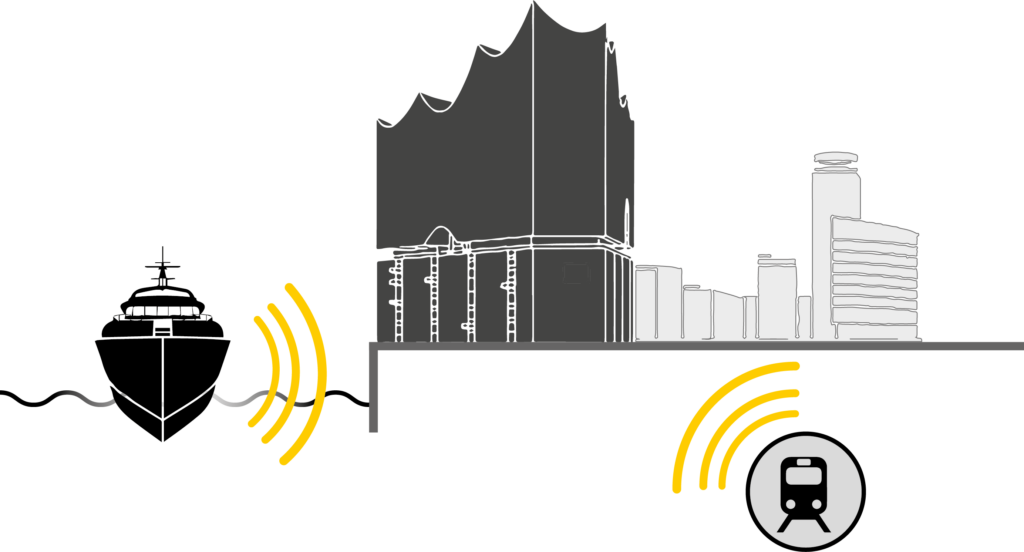

Einerseits können Schwingungen und Schall durch Schiffsverkehr
und -hörner sowie Besucherverkehr in Form von Körperschall aus
der Umgebung in den Saal eindringen und das Hörerlebnis stören.
Andererseits müssen umliegende Räume geschützt werden, um bei
Konzerten eine ruhige Atmosphäre in den Hotel- und Wohnbereichen zu gewährleisten.

Lösung

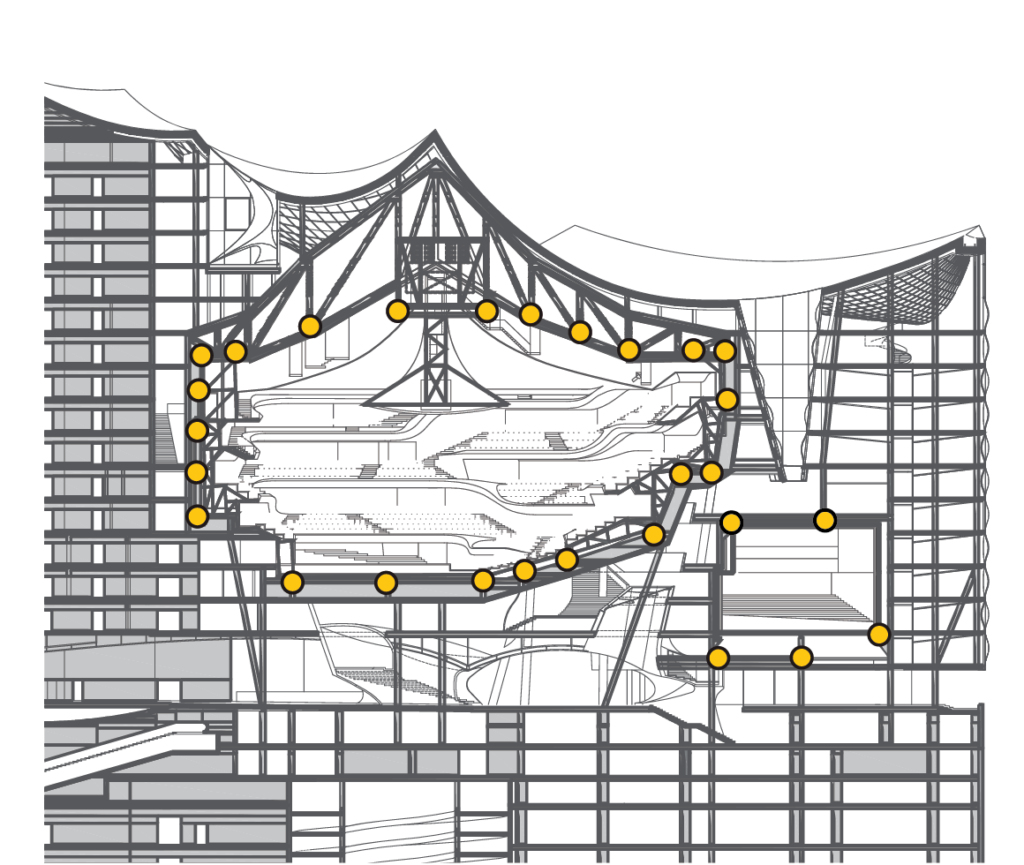

Um den hohen Ansprüchen an die Akustik gerecht zu werden, sind
beide Konzertsäle als eigenständige, unabhängige Strukturen entworfen
und als sogenannte „box-in-box“ Konstruktion in das Bauwerk integriert
worden. Die Säle sind mit dem Hauptgebäude ausschließlich über GERB
Federelemente verbunden, somit entkoppelt und die Übertragung von
Körperschall wird in beide Richtungen verhindert.

Technische Daten:

Struktur: Box-in-box Konstruktion
Schwingungsquelle: Körperschall durch Umgebung
Auslegungslast: Großer Saal: 90,000 kN (2150 Sitze)
Kleiner Saal: 20,000 kN (550 Sitze)
Isolierung: 418 vorgespannte GP Federelemente
Lagerfrequenz: Großer Saal: 4.5 Hz
Kleiner Saal: 3.5 Hz

Implementierung

Die beiden Konzertsäle sind als zweischalige Konstruktion konzipiert, wobei die Federelemente auf den Stahlbetonrippen der Außenschale
aufliegen und das Stahlgerüst der Innenschale tragen. Mittels der box-in-box Schwingungsisolierung sind die beiden Konzertsäle von der
umliegenden Struktur komplett entkoppelt und geschützt. Mittlerweile wird die Elbphilharmonie als eine der besten Konzertsäle der Welt gesehen, in der weltberühmte Künstler und Orchester auftreten.
